摘要：介紹太西洗煤廠三分區水源井自動上水系統，埃羅依軟啟動器與XMTA-503B-4S液位計結合實現自動控制上水優化工藝，減輕員工勞動強度。
1 概 述
太西洗煤廠三分區洗煤工藝主要以跳汰洗煤為主。它的供水來自于水泵房邊的蓄水池，蓄水池的水源來自于離水泵房近 500m 水源井的水泵，以前用的是機械式的水位計，有時容易出現卡住、捧住等現象，誤報水位，所以崗位司機經常上蓄水池查看水位，有時沒水了才被發現，而且每次都是人工開啟水源井的水泵，有時崗位司機忙，還會出現把蓄水池打滿并溢水。
為了降低崗位司機的勞動強度，選煤廠利用水源井原有的埃羅依軟啟動器和XMTA-503B-4S液位計，通過技術改造，實現了無人開啟、停止自動化和自動上水，優化了工藝。
2 埃羅依軟啟動器
2.1 用途和適用范圍
ALYRS1 系列中文智能起動箱（簡稱起動箱）適用于交流 380V，50Hz，功率 500kW 的三相鼠籠型感應電動機作斜坡，電壓和限流啟動。起動箱用高性能晶閘管控制相位，用來減輕當電動機起動時對輸入電網的影響。
2.2 正常工作條件
起動箱安裝在戶內，保證在下列條件下正常工作：
（1）海拔高度不超過 2000m。
（2）周圍介質溫度不高于+40℃，不低于-10℃。
（3）空氣相對濕度不大于 85%。
（4）振幅不大于0.5mm。
（5）安裝面與水平面的傾斜度不超過 5°，頻率不大于 600 次/min 的振動。
（6）安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
2.3 結構及工作原理
2.3.1 結構類型
具有限流電壓斜坡啟動方式，帶中文顯示，所有功能參數設定簡便易行，可控制軟啟、軟停車，也可監控運行電流及故障，具有過流過載，電流缺相等在線保護功能，進出線方式為三進三出，使接線簡單方便。
2.3.2 工作原理及特點
ALYRS1 系列起動箱采用功率組件雙單片機為控制核心的新型電動機設備。工作原理如下：ALYRS1 系列起動箱采用三對反并聯的晶閘管串聯與電動機三相供電電路上，利用晶閘管的電子開關特性，通過控制其電壓的大小，達到控制電動機的軟啟過程。當電動機起動完成并達到額定電壓，三相旁路接觸器 KM 吸合，使用電動機直接投入運行，由于 ALYRS1 系列起動箱采用了雙單片機控制，可根據負載特性任意設置各種啟動參數，因此有較強的負載適應性。
2.4 數據的設定
（1）如設置參數丟失時顯示“參數出錯”，可按以下操作恢復出廠數據。①切斷控制電源。②按住確認鍵。③合上電源，放開確認件所有設置參數被出廠值置換。
（2）參數設定好后將一直保持到下一次修改，不受掉電影響。
2.5 通電運行
2.5.1 試 車
試車的主要目的是提供給用戶確認電機轉向和電機轉動是否正常。
（1）合進線斷路器，正常時顯示埃羅依智能電機軟啟動器。
（2）根據現場電機負載情況，合理調整軟起動器各項參數，使電機轉矩達到zui佳狀態。
（3）按啟動鍵同時觀察電機轉動方向是否符合要求，運轉是否正常，如不正常，可按停止鍵停機。
（4）如電動機轉矩不夠，請?jiān)黾悠鹗茧妷褐祷蛳蘖髦?，提高電?dòng)機轉矩。
2.5.2 運 行
按面板啟動鍵，（外控時用端子信號）起動器開始運行，電動機平穩加速電流無變說明參數設置合適。運行后可按面板停止鍵（或外控時用端子信號）執行停機。zui后設為外控。

3 XMTA-503B-4S液位計
XMTA-500 系列光柱指示數字顯示液位調節報警儀是研制開發配接 UHZ-57 系列真空磁翻板液位計的新一代智能化數字顯示兼光柱指示通用化*強的顯示調節儀。由于儀表以微處理器為核心，軟件進行信號處理，能靈活方便地設定各個參數，具有高精度、高可靠、通用性*強的特點。為用戶選型，備品管理帶來了方便。
該系列儀表還可配接各類變送器，廣泛適用于化工、石化、電力、冶金、輕紡、環保、城建等行業。實現對被測對象的自動測量和顯示及控制。量程范圍可自行任意方便設定（包括小數點位置）。自動穩零系統，保證儀表長期穩定性。軟件進行調零和調滿度，調校便捷。無電位器等調整器件，使儀表穩定性、抗震動等性能都得到改善。儀表配置 4 個報警點，報警方式分為上限、上上限或下限、下下限可供選擇，有越限聲光報警和繼電器接點輸出。
3.1 使用條件
工作電源：220V AC±10%，50Hz±2Hz；溫度：0℃~50℃；相對濕度：＜85%RH；大氣壓力：86~106kPa；功耗：＜3W；安裝形式：盤裝。
3.2 主要技術性能
輸入信號：501-4S（電阻型）0~5000Ω（根據配套液位計量程阻值設定約 500Ω/m）；503-4S（電流型）4~20mA，輸入阻抗 0Ω；四位 LED 數顯：0~5000cm（可按液位計量程任意設置）；51 線光柱指示：0~100%指示；供變送器電源：24VDC40mA（限電流型）；變送器輸出電流：4~20mA；基本誤差：光柱指示為±1 根線（±4%），電流輸出為±0.5%FS，顯示分辨率為 0.1cm，1cm。
報警控制：面板有上限（H）、上上限（HH）或下限（L）、下下限（LL）報警燈及對應的輸出繼電器。當顯示值高于或低于用戶設定的上限、上上限或下限、下下限值時，對應的報警燈閃爍顯示，且對應的繼電器接點狀態改變，同時伴有表內蜂鳴器報警聲響。
報警聲響消除：當用戶確認越限后，按任意鍵可消除聲響。如顯示值自行又恢復至正常區域，則聲光報警會自行消失。

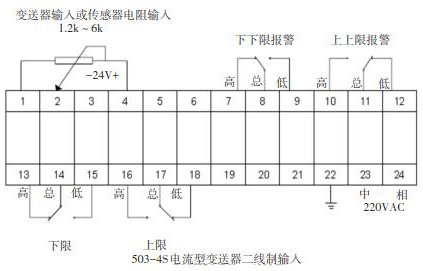

輸出繼電器接點容量：250VAC 6A（無感負載），28VDC 12A，見圖 2。

4 軟啟動器與液位計的結合使用

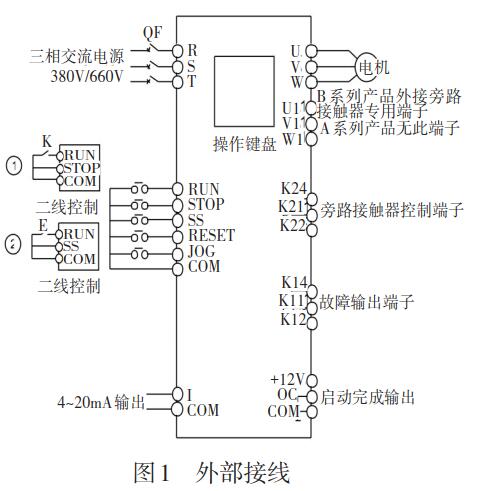

利用埃羅依軟啟動器的兩線控制，放兩根線到水泵房，接到水泵房的控制柜里的繼電器的常開點上，（電動機控制一點通：軟啟動器接線方式。變頻器、軟啟動器及 PLC 實用技術問答：軟啟動器的基本接線是怎樣的）XMAT-503B-4S 液位計和它的傳感器組成控制軟啟動器啟動的自動控制回路，控制繼電器的吸合和斷開，實現自動開啟和停止深井泵。實現自動上水的過程，見圖 3。

當水位到達設定值（根據實際情況設置）的zui低位的時候，下線報警繼電器動作，液位計的 14#端子、15#端子常開觸點閉合，外接中間繼電器 KA 吸合，輔助觸點閉合起啟動軟啟動器，從而起動深井泵上水，同時另一個輔助觸點閉合使深井泵保持運行，水位高于水位設定值的zui低位時，液位計的 17#端子、18#端子常開觸點復位斷開。當水池水位到達設定值（根據實際情況設置）的zui高位時，上線報警繼電器動作，液位計的 17#端子、18#端子常閉觸點斷開，外接中間繼電器 KA 斷開，輔助觸點同時斷開，軟起動器停止，深井泵斷電停止上水。水位低于水位設定值的zui高位時，液位計的 17#端子、18#端子常閉觸點復位閉合，為下一次自動上水做好準備。
5 應用分析
通過優化改造后，太西洗煤廠三分區蓄水池內的水再不向外溢流，符合風險預控管理體系要求，美化環境，同時為選煤廠節約了水資源，減輕了員工的勞動強度。
