耐腐蝕浮球液位計是通過磁耦合作用原理進行工作的一種液位儀表，因此耐腐蝕浮球液位計的本體選用的材質都是不具有磁性的材質，比如304、316L不銹鋼，PP、PVC等，本導管內的浮子材質也是選用不銹鋼或鈦鋁合金，PP等，并且在測量過程中，對于測量介質中含有磁性的雜質很敏感，這些雜質很容易就吸附到磁浮子的表面，造成浮子移動的卡塞，從而影響測量的效果和精度。本文就是針對于在工業液位測量實際過程中出現的此類問題，提出一種較為完善的解決方案。
一、本文概述：
1.立項依據
儲運銷售分公司南一油庫外輸原油輸至南三油庫，近幾年山于采油廠來油溫度降低，在冬季氣溫較低時，原油經過長輸管線到達南三油庫后，其溫度接近凝固點。為改善這一狀況，2007年南一油庫增建3臺真空相變加熱爐，在春、秋、冬季氣溫較低時對外輸原油進行加熱。
加熱爐運行中出現個別加熱爐負壓保持時間較短、頻繁做真空現象;所有加熱爐液位顯示裝置堵塞問題頻發(堵塞周期3-5d)，虛假水位信號遠傳至二次表，加熱爐頻繁保護停爐。
2.指導思想
結介加熱爐水位計實際運行研究，通過安裝磁鐵、安裝隔離控制閥門、擴大穩定缸容積、加裝雙水位、連接沖洗排污管線等一系列改造，將加熱爐耐腐蝕浮球液位計逐步改進，實現設備平穩運行。
二、原耐腐蝕浮球液位計存在問題
南一油庫加熱爐原水位計為單臺耐腐蝕浮球液位計，水位計缸體與加熱爐爐體通過兩根ch16mm短管連通，缸體內部有一個磁性浮球，浮球兩側排列著許多小磁*。
其測量原理為缸體內的水位變化帶動浮球上下移動，磁*在浮球磁力作用下翻轉，呈現不同顏色來顯示水位。
在實際運行中，爐體材質遇到高溫，產生金屬氧化物等雜質，不但爐體內水質變差，同時使水位計的磁性浮球因吸附雜質而卡死，導致現場水位計、遠程控制儀表均無法觀察真實水位，加熱爐常因此發生低水位誤報警并停爐，影響生產運行。
三、改進設計

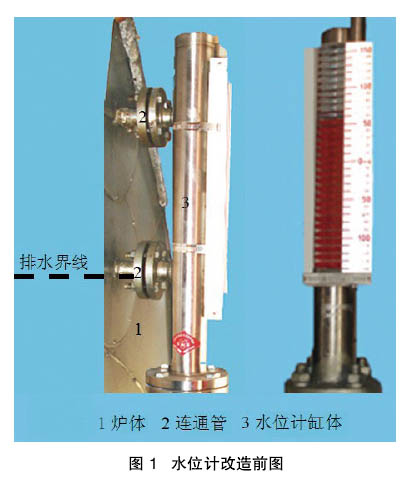

自2009年以來，公司先后對水位計進行了5次改進:安裝磁鐵吸附雜質、擴大連通管徑并安裝隔離控制閥門、擴大穩定缸容積、實行雙水位計并聯讀數及安裝沖洗閥門，改進前如圖1所示。
1.安裝磁鐵吸附雜質

在爐體側壁靠近連通管的位置加裝4塊環形磁鐵
 (圖2)。通過吸附作用減少進入水位計缸體的雜質，使水位計清理周期延長到5-7天。在此基礎上，又在水位計缸體底部法蘭外側加裝了1塊磁鐵，使水位計清理周期進一步延長為7一10天。

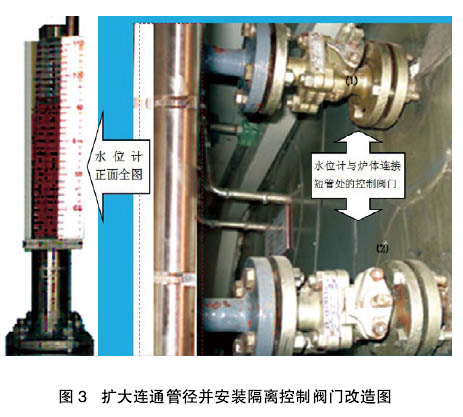

2.擴大連通管徑并安裝隔離控制閥門
將水位計與爐體之間連通管山原來的ch16mm更換為ch20mm的管段，并安裝兩個控制閥門，通過關閉閥門(1)和(2），實現水位計與爐體隔離(l圖3)。這樣，拆卸水位計時既小需要排低爐水，也避免了對加熱爐真空度的影響。

3.水位計本體改造
如圖4所示，拆除原水位計，通過法蘭連接，在原水位計處安裝一個高600mm，自徑150mm主穩定缸（3)，增強水位計部分容納雜質的能力。同時在缸體下部法蘭外側安裝兩塊活動磁鐵，通過沉降吸附，讓水中的金屬氧化物在進入水位計之前先沉淀，減少進入水位計的雜質數量。另外，在主穩定缸左、右兩側各連接一個耐腐蝕浮球液位計(12)（13)，實現雙水位計并聯讀數，增強了數據的真實性。同時在主穩定缸上下兩側安裝排污閥門(10)（11)、水位計與主穩定缸之間安裝隔離閥門(4）C5)C7）C8）、水位計下側安裝排污閥門(6)（9)，便于對主穩定缸及雙側水位計各自獨立清污。在加熱爐操作間室內暖器片上部開孔，安裝短接及絲扣閥門(15)。用軟管將該絲扣閥門分別與排污閥門(10）、C11）、（6)、（9)連接，利用采暖水定期沖洗水位計各部分，從根本上消除拆解、安裝水位計的工作。
四、設備加工及安裝使用
作好準備工作，按設計要求備好材料
1.水位計加工過程
水位計改造部分全部采用無縫鋼管，根據現場空間大小及實際需要設計各部分尺寸，按照設計尺寸對無縫鋼管進行切割、除銹、防腐、噴漆，水位計安裝時必須保持水平，安裝地點為加熱爐操作間內。水位計的各部分構成如下。
 (1)水位計整體尺寸高650mm。
 (2)穩定缸(ch219mm的無縫鋼管，高650mm)，上部自死，并開孔安裝4分鋼質絲扣球閥;下部安裝法蘭，法蘭下部開孔安裝4分鋼質絲扣球閥。
（3)準備兩個耐腐蝕浮球液位計，型號為UFZ-C3）卞穩定缸C4）、（5)、（7)、(8)單臺水位計隔離閥門C6）、(9)水位計排污閥門(10）、（11)卞穩定缸排污閥門C1W、C13）耐腐蝕浮球液位計(14)連接軟管（15)暖氣片妊扣閥門(16)吸附磁鐵

1.6型浮子液位計，量程為-150mm～150mm，工作壓力為1.6MPa。上下側分別開孔安裝4分鋼質絲扣球閥。
（4)兩個耐腐蝕浮球液位計以法蘭連接的方式安裝在穩定缸兩側，連通管均采用1寸無縫鋼管。
1.穩定缸2.水位計閥3
4.耐腐蝕浮球液位計5.沖水閥排污閥
6.永磁鐵

2.安裝步驟
（1)在改造前協調崗位將待改造的加熱爐停運，排放爐水至水位計下側連接法蘭處。并將爐體冷卻1一2天。
（2)拆卸水位計與爐體之間連接法蘭共兩片。
（3)將預制的水位計穩定缸與爐體之間采用1寸無縫鋼管焊接，并加裝隔離控制閥門。
（4)水位計安裝完畢后，穩定缸下側均安裝強磁鐵。
（5)將穩定缸與爐體之間的隔離控制閥門打開，水位計與爐體實現連通。

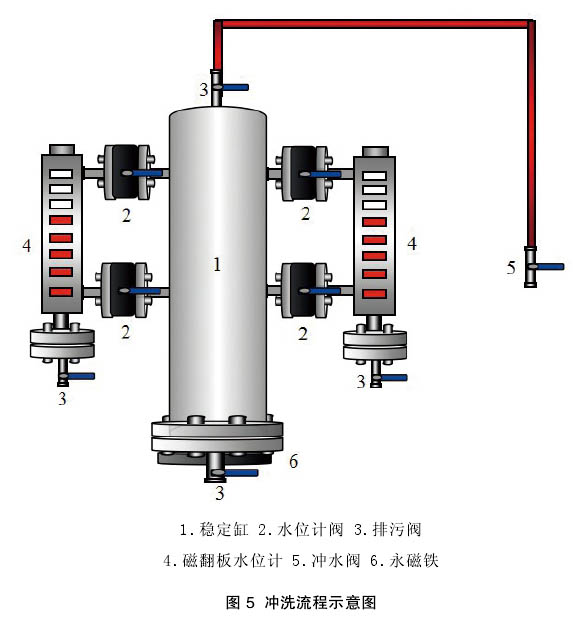

3.沖洗流程
如圖5所示，當兩側水位計出現數據小一致時，可對雙側水位計分別進行沖洗，沖洗流程如下。
（1)關閉穩定缸與加熱爐爐體之間的隔離控制閥門。
（2)拆下永磁鐵關閉4個水位計閥，打開穩定缸上、下閥及閥門5，單獨沖洗主穩定缸。
（3)關閉穩定缸下閥門，打開左側2個水位計閥及排污閥，單獨沖洗左側耐腐蝕浮球液位計。
（4)關閉左側2個水位計閥及排污閥，打開右側對應水位計閥及排污閥，單獨沖洗右側耐腐蝕浮球液位計。
（5)關閉右側耐腐蝕浮球液位計排污閥、穩定缸上閥及閥門5，打開4個水位計閥及隔離控制閥門，使水位計恢復運行。
另外，可將連通軟管分別與3個排污閥相連，對主穩定缸及兩側耐腐蝕浮球液位計進行反沖洗。也可在水位計正常運行的情況下，單獨關閉一個耐腐蝕浮球液位計的水位計閥，單獨沖洗該耐腐蝕浮球液位計，以另一臺耐腐蝕浮球液位計實現連續監測爐體水位。
五、現場應用情況
水位計改造后，經過一個采暖期的運行，水位計清理周期從3天逐步延長到3個月，并且通過開關閥門就能實現水位計的沖洗和排污功能，整個過程只需兩名員工用時5miu。爐體無需重新做真空，*大地降低了勞動強度。
